1.用途

潜水系列搅拌机适用于牧场粪污的搅拌，搅拌泵用于混合接收池内粪污固体和液体，避免固体沉积，便于输送。带有高质量的搅拌桨和大螺杆，混合能力高达每小时7560立方米；带切割刀片，可切碎长纤维物质。

2.适用范围

搅拌机在下列条件下应能正常连续运行：

最高介质温度不超过40°C；

介质的PH值在6~9间；

液体密度不超过1150kg/m³；

长期潜水运行，潜水深度一般不超过20m。

3.性能特点

结构紧凑、操作维修简单、安装检修方便、使用寿命长；

叶轮具有最佳的水力设计结构，工作效率高，后掠式叶片具有自洁功能，可防杂物缠绕、堵塞；

与曝气系统混合使用可使能耗大幅度降低，充氧量明显提高，有效防止沉淀；

电机绕组绝缘等级F级，防护等级为IP68，选用优质轴承和电机防凝露装置，使电机的工作更安全；

两道机械密封；



4.结构型式与说明

每台潜水搅拌机能在全浸没或潜水电机露出液面的条件下连续运行、间歇运行和长期停止状态后恢复运行，搅拌机在整个运行过程中保持无振动平稳运行，无故障运行时间大于10000小时。整体使用寿命不少于10年。

5.技术与性能说明

5.1本公司提供的潜水搅拌机为成套装置，不锈钢导杆、不锈钢提升链、带手摇绞车的提升装置各一套，潜水电缆10m等

提供潜水搅拌机的推流图，确保混合均匀，不产生沉淀。

提供安装用的所有紧固件(包括不锈钢螺母、垫圈等)

5.2设计与现场条件

潜水搅拌机能在全浸没的条件下连续运行、间歇运行和长期停止状态后恢复运行。

潜水搅拌机能适应牧场粪污的腐蚀环境。

5.3性能与构造

a. 说明

    潜水搅拌机适于重型应用，能在全浸没的条件下每天24小时连续运行、间歇运行和长期停止状态后恢复运行。

b. 性能

确保混合均匀，不产生沉淀。池底流速大于0.3m/s。

c. 导轨系统

导轨系统由不锈钢方钢导杆和起吊装置、不锈钢底部支座等组成，电机装在托架上。可自由调整搅拌机的提升和下降，并无须排空水池情况下拆卸和安装潜水搅拌器。潜水搅拌机全部的重量受力在它的支架上，此支架承受潜水搅拌机形成的推力。

d. 外壳

潜水搅拌机电机外壳材质为不锈钢，足以承受荷载，其表面平整，转动头部呈流线锥型。结构紧凑。

e. 螺旋浆

螺旋桨为三叶片自清洗式，整体冲压而成。且经G6.3级动平衡检验合格。螺旋桨与轴之间用键连接传动，转动时不松动。螺旋桨轴和所搅拌的介质完全隔离。

f. 轴

潜水搅拌机的轴由耐磨不锈钢2Cr13制造，螺旋桨和电机轴能承受所有轴向和径向荷载。螺旋桨轴受机械密封完全保护，与搅拌介质隔离。

g. 轴封

在潜水搅拌机电机和螺旋桨之间配备有一个机械密封。机械密封的密封面材质为碳化硅。机械密封的设计使用 寿命大于25000小时。机械密封的设计可承受正、反二向转动，不会带来不良后果。

h. 轴承

潜水搅拌机轴置于两个滚珠轴承之上，能承受径向和轴向的力。轴承的设计寿命为50000小时。

i. 潜水电机设计特性

潜水型三相鼠笼型异步电机，防护等级为IP68，F级绝缘等级B级温升，电机轴和转子经动、静平衡测试合格，每分钟的最大转速不超过1000转，400V±10%，3相，50Hz。允许电压浮动范围为±10%。泵和电缆能在最大20米淹深下连续工作而不漏水，最高允许液体温度40度。

潜水电机设计为可连续运行，每小时允许启动次数为20次。

j. 电缆和电缆密封

电机配有用于控制和动力的水下型电缆，为同一根电缆，单独进口，电缆接入接线室使用可重复使用的双道压缩橡胶套密封，电缆出口为轴向，沿电机壳外表面贴紧布置，安全可靠，不受水流冲击，不会在起吊时钩住。不接受其他形式的二次密封。

k. 泄漏传感器

在电机室和油室之间设置一只泄漏传感器，用于防止水漏入电机造成损坏。讯号在电控柜内能监测并在电机出现严重损坏前发出报警讯号。

l. 热敏开关(具体根据合同而定)

电机的三相线圈内设3只双金属开关，用于监控定子温升。最高运行电压500V，最大电流2A，cos j=1。在130°C动作关掉电源。

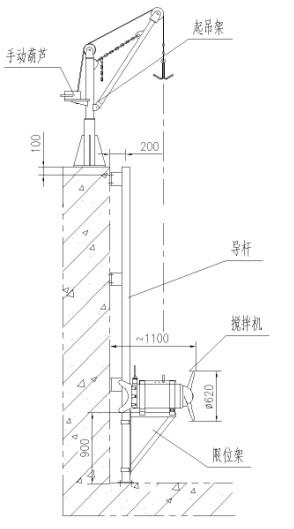

m. 安装提升系统

安装系统包括每机一套的方钢导轨、钢丝绳、可移动臂式起吊架、手摇式卷升装置等

6.设备材质说明

1）主机及安装系统：

叶轮、轮毂：不锈钢

电机外壳：不锈钢

轴承：使用寿命超过5万小时。

机械密封：污水用优质密封,可靠运行时间大于25000小时。

导轨：            不锈钢

导杆及导杆支座：  不锈钢

中间支座：        不锈钢

起吊系统：        不锈钢

安装所用的紧固件: 不锈钢
