性能特点

粪沟粪污输送器为牧场提供粪沟粪污全自动清理解决方案，可取代传统的水回冲方式，可大幅减少牧场用水量及固液分离工作量；可防止冬天粪污在粪沟内冰冻保持粪沟排污畅通。本控制系统采用可微电脑时控开关，实现输送设备全自动与手动控制，主要由液压站、液压缸、延时继电器等组成。

粪沟粪污输送器由我公司自主研发，通过液压站驱动液压油缸往复运动，通过折叠刮板把粪沟内堆积的粪污推送至粪污池内。

本控制器具有如下功能与特点：

1、 安全防护，确保设备运行安全，具有短路、缺相、过压、低压等多重保护功能。

2、 具有全自动运行能力，根据用户设置的时间点自动启动减速电机，输送器多次往复运动把粪沟内堆积的粪污推送至粪污池内后自动停机。

3、 具有手动保护运行功能，在控制器任意待机状态，可手动操作液压缸刮板进行清粪，并受行程和电流保护，增强了清粪灵活性、安全性。

4、 取代传统的水回冲方式，可大幅减少牧场用水量及固液分离工作量：可防止冬天粪污在粪沟内冰冻保持粪沟排污畅通。



 配置清单

控制器随箱配备：电控箱、箱柜钥匙、使用说明书。

结构布局

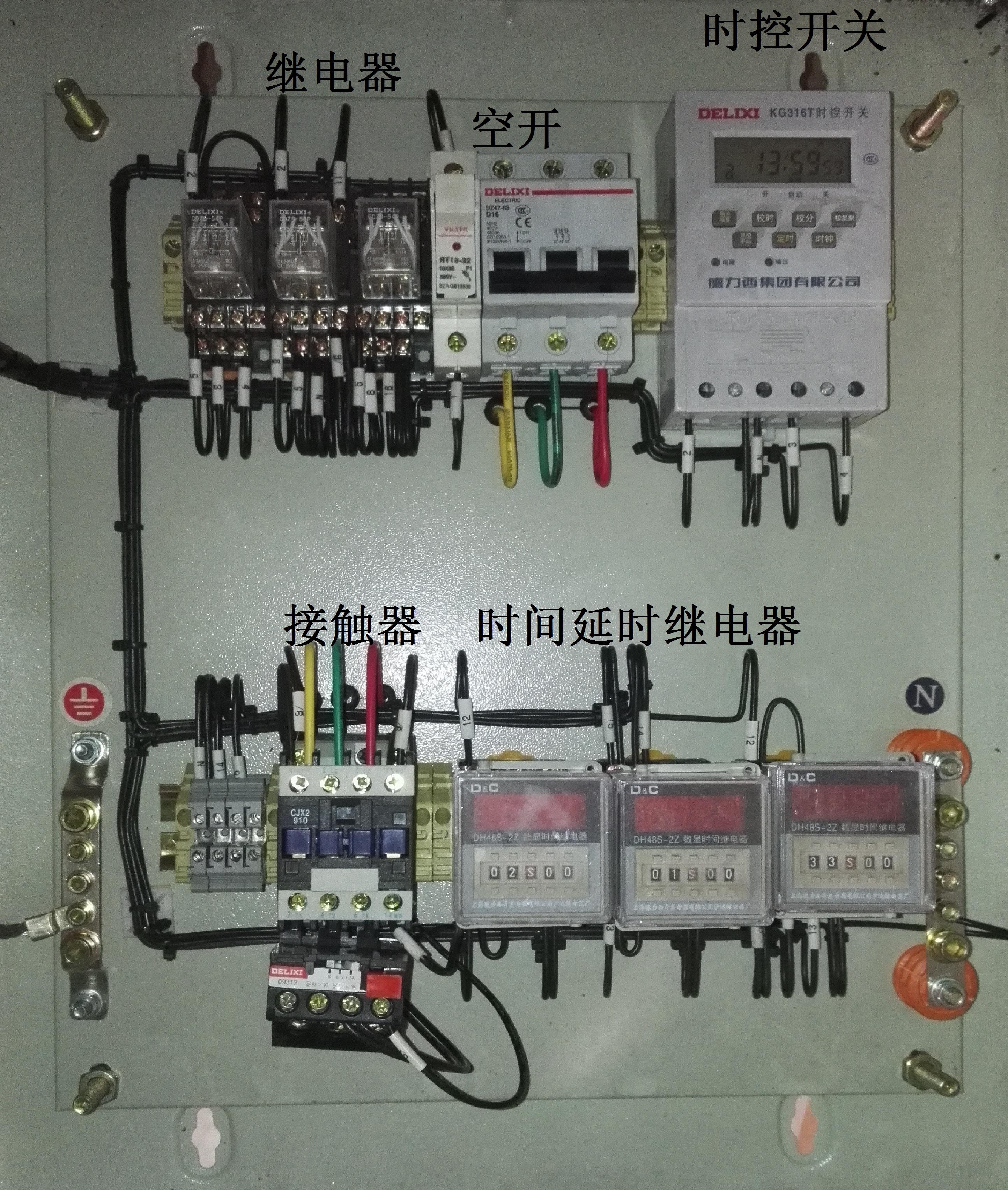

电控箱结构布局包括：

1-时控开关；2-空开；3-继电器；4-接触器；5-延时继电器；

 电控箱布局

功能介绍

配件	功能说明
时控开关	主机，电脑执行器
继电器、接触器	配合使用控制液压站运转
电源	供电电源
空开	电源开关，过流、短路保护
保险管	过流、短路保护
延时继电器	自由调节延时的时间
急停按钮	紧急停止按钮

安装准备

安装前请确认：

1、产品配件是否齐全、完整；

2、配件固定是否牢固，运输未造成松脱与损坏；

3、产品性能标识符合现场设计要求；

4、具备万用表、外六角等必需工具；

5、确保具备稳定的380V工业电；

6、确保控制器的额定功率、输出电压和电机的额定功率和输入电压相同。

结构安装

1、控制箱安装在箱子内，环境工作温度-10℃~40℃，防雨防水；

2、电控箱通过固定脚的四个通孔固定在地面上，整体安装位置放在粪污池旁；

3、确保接线头拧紧牢固，以免造成危险和损坏。

电气线路

1、控制系统电路图见附件1，确保接线安装严格按照电路图执行；

2、接线前确保工业电断电一分钟以上，否则将造成危险和损坏；

3、内部线路出厂时已经接好，未经厂家授权不得改动；

4、用户只需将工业电火（零）线接入空开、变频器输出UVW接入电机、接触器输出接入风机、编码器接入电控箱即可；

5、接线时请使用接线端子，接线后用万用表确保线路无短路、断路和缺相情况。

使用准备

1、按照设计要求和使用说明将电控箱、6米刮板、折弯导轨、方管导轨、油缸安装到位，确保机械部件牢固可靠，确保刮板横梁保持平直状态；

2、粪道平整，无阻碍物，确保刮板行走通畅，当有大量污物时，清理后再调试，确保机械系统能够正常运转；

3、确保接线正确，无漏电、短路、断路现象，确认无误后打开电源。

操作界面

1、系统是通过时控开关控制系统，上电后连按4下【取消/恢复】按钮，取消键盘锁定功能可对其进行编辑。

2、按一下“定时”键，液晶显示屏左下方出“ION”字样(表示第一次开启时间)再按“校星期”键,“校时”键和“校分”键，输入所需开启/关闭时间。

3、按动“自动/手动”键，可直接开、关电路。要让开关自动动作时，应先按动此键 将显示屏下方的箭头调到“关”位置，然后再将显示屏下方的箭头调到“自动”位置，这样时按开关才能按设定的时间工作，实现自动控制。

4、延时继电器功能控制液压系统单位工作的时间，非本公司工作人员不得随意改动。

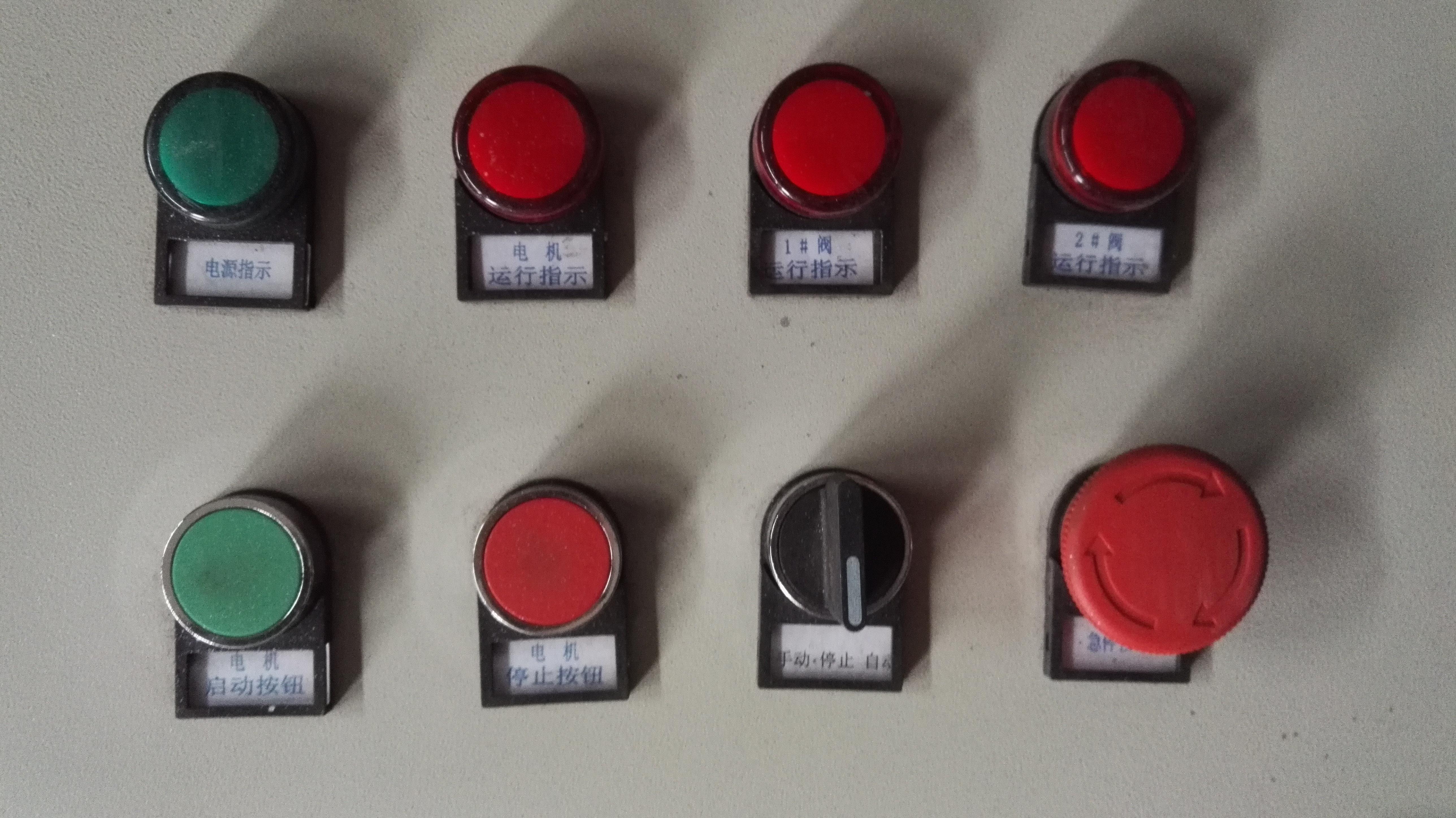

5、电控箱外面操控系统见图二，第一排为指示按钮依次为【电源指示】【电机】【1#阀】【2#阀】，第二排为操作按钮依次为【启动按钮】【停止按钮】【手动/停止/自动】【急停按钮】；



控制界面

使用说明

1、手动运行

在系统待机状态并且“自动运行”非置位时，当【手动/停止/自动】按钮打到“手动”时按【启动按钮】，刮板刮粪一直运行，直至按【停止按钮】停止。

2、自动运行

“自动运行”置位时，当【手动/停止/自动】按钮打到“自动”时，系统根据输入的运行时间点自动启动液压系统进行刮粪作业，实现自动控制。
