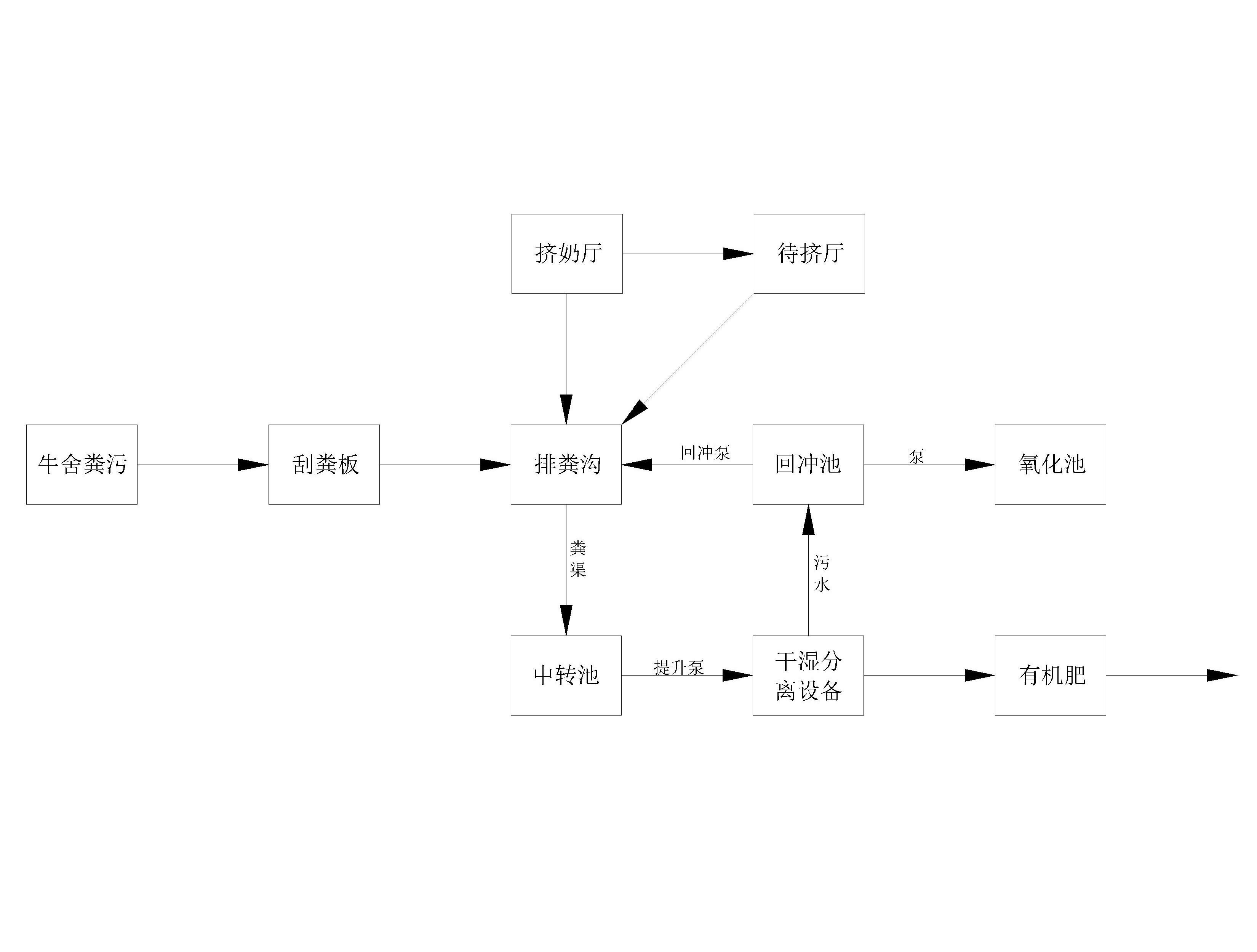

在基建工程方面,分别建设清粪通道、粪沟、中转池、回冲池、干湿分离棚和氧化池等,并在冻深下预埋粪污管道,实现粪污的输送、回冲和处理。粪污通过回冲先进入中转池,然后对其进行干湿分离,分离后的污水进入回冲池,回冲池内的污水通过管道到排粪沟进行回冲,回冲池内多余的污水进入好氧池;挤奶厅的污水用来冲洗待挤厅,然后多余的污水直径进入中转池/集污池,待挤厅产生的污水流入排粪沟,然后进入干湿分离,分离后的污水进入回冲池。
设备方案
在设备方面,采用机械刮粪板进行清粪,采用回冲水进行粪污输送,采用潜污搅拌泵实现粪污混合,采用进料泵实现粪污输送到固液分离机,采用回冲泵实现污水回冲,采用筛分设备实现初次固液分离,采用螺旋挤压实现干湿分离。粪污处理系统主要由刮粪板、搅拌器、粪污输送泵、分离筛、传输带、螺旋挤压机、回冲泵、漂浮泵等组成。
性能描述
1、刮粪板系统
在原来刮粪板基础上(相关技术参数见产品简介),当每个刮粪板刮粪结束时,给出一个24V信号,以便于回冲系统实现联动,即刮粪结束时就启动回冲泵和相对应电动阀工作。
2、回冲泵系统
排粪沟,粪沟的坡度为不小于1%。在粪渠的始端设置水冲阀门,利用废水冲洗将粪污冲到混合搅拌池。
回冲系统控制分为手动模式和联动模式三个工作模式。
(1)手动模式:
回冲泵开关按钮、电动阀门1~n开关按钮。
(2)联动模式:
即每个刮粪板控制器输出一个信号后,对应粪污处理系统一个信号输入,即启动回冲泵工作并启动相对应的阀门打开,冲洗半小时后启动固液分离系统工作半小时,保持水位平衡。刮粪板信号输入节点和输出阀门信号在PLC输入输出口上对应,便于通用和现场接线。
在各种模式下,当液位计检测到水位较高时,强行启动排污泵排污,水位低时强行停机。
3、固液分离系统
粪污进入混合搅拌池,池中设置搅拌泵当池子中的粪污达到一定量时,搅拌泵先开启,搅拌泵可以将长纤维打碎,使粪污混合均匀,然后一次筛分进料泵开启,将粪污输送至螺旋挤压设备脱水。
固液分离系统为手动模式、自动模式和联动模式三个工作模式。
手动模式:搅拌器开关按钮、固液分离机开关按钮、吸粪泵开关按钮。
自动模式:按时间启动,时间点可设置,工作时长可设置,最多可设置5次。
设备启动先后:搅拌器、固液分离机、吸粪泵。
设备类关闭先后:吸粪泵、固液分离机、搅拌器。
在各种模式下,当液位计检测到水位较高时强行启动固液分离机工作,水位低时强行停机。
4、控制箱组成
漏电保护期、继电器组、触摸屏、PLC、液位计。
5、界面设计
LOGO:自动粪污处理系统
监控界面:刮粪状态、回冲状态、固液分离状态显示,回冲自动按钮、固液分离自动按钮,联动按钮,页面导航按钮。
手动按钮界面:回冲泵开关、排污泵开关、阀门组开关;搅拌器开关、吸粪泵开关、固液分离机开关。
参数设置界面:回冲时间点、回冲时长;分离时间点、分离时长。
